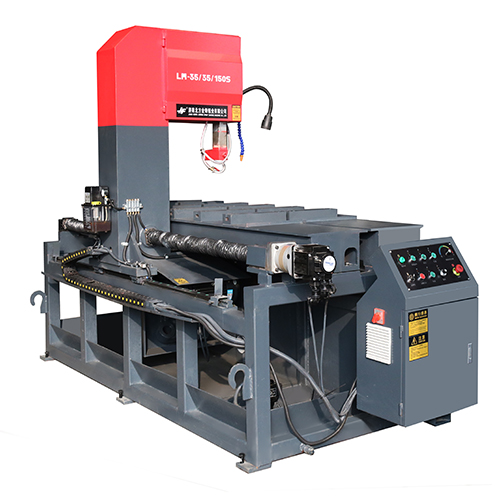

LM-35-35/150S立式带锯床应用

时间:2024/1/4 13:50:38

    LM-35-35/150S立式带锯床是量身定制产品,专切火车轨道,并适用于切割金属型材、管材、圆料和方料等钢胚,在选取适当的工艺参数后,锯床可切割各种黑色或有色金属材料,它适用于加工钢铁、模具模胚、机械、冶金、矿山、石油、汽车、造船、机床……等大中型企事业单位,是选择锯切大型胚件的良好工艺设备,锯床的切削刀具采用双金属带锯条,锯口窄、耗材少、所需动力小等优点,是一种具有节材节能的高效切割设备。


    LM-35-35/150S立式带锯床的主要技术参数:
    锯床最大锯削范围:350(高)×350(深)×1500(行程)(mm)
    锯条线速度(m/min):29-68变频调速
    锯条规格:3860×34×1.1(mm)
    锯条张紧方式:手动
    传动方式:蜗轮传动
    锯床主电机:3KW 6P
    冷却泵功率:40W
    导向臂控制:手动调节上、下限位
    进刀速度设定: 行程开关
    进、退刀控制方式:伺服电机控制
    对刀:红外线对刀功能
    LM-35-35/150S立式带锯床的主要结构:
    1、机脚:为钢材焊件,锯床靠机脚与地基安装,以承受自身重量和工件重量。
    2、锯架:为钢板焊件,用以安装联接主传动装置、锯带张紧机构及锯带导向机构。
    3、锯床主传动:主传动采用主电机驱动蜗轮减速机带动锯轮的传动方
式,它是由主电机、蜗轮减速机、皮带轮及锯轮组成,主要用于传递扭矩,驱动带锯条回转,以实现切削运动,通过皮带轮上的皮带以手动换挡的控制方式,可以实现切削的速度,以适用不同材质工件的切削要求。
    4、锯床进给机构:进给丝杆、高精度直线导轨及工作台等组成。实现工作进给、快进和快退功能。
    5、锯带张紧机构:由被动轮、张紧座和滑块组成,通过丝杆移动滑块带动锯轮来实现带锯条的张紧,使带锯条和锯轮轮缘之间形成一定的压 力,产生足够的摩擦力来带动带锯条作旋转运动。
    6、锯带导向机构:由导向座、导向臂、导向头、及合金件组成,带锯条通过导向头合金件夹紧带锯条与工作台面保持垂直;合金件与带锯条的背部和侧面紧紧相贴,将带锯条摩擦降低到最低限度;导向臂锁紧在导向座上,当切削不同宽度的工件时,可通过手动移动导向臂,实现上下导向头保持最短的距离,使柔性的带锯条即增强了刚性,又得到了恰当的柔度,以延长带裾条的使用寿命。
    7、工作台部分:工作台由高强度T字槽组成的平台,具有精度高,承载能力好等特点。送料系统分为辊道式和伺服送料平台式送料系统。
