数控GS20/170锯床

数控GS20/170锯床技术参数：
1、切削范围：园料：φ200mm
         方料：□H200*W1700mm
2、带锯条规格：80×1.6×9180mm
3、切割速度：15-70m/min
4、进给速度：液压无级调速
5、主电机功率：11kw
6、液压电机功率：2.2kw
7、冷却电机功率：120w
8、机床重量约：3吨
9、承载能力：5吨
10、机床外形尺寸：4400×1500×2300mm（长×宽×高）
机床由床身、工作台、立柱、锯架、夹紧装置、送料装置、带锯条涨紧装置、主传动系统、液压系统、电器系统、冷却系统、等部分组成。
1、床身：床身为钢板焊接而成的长方形箱形结构，刚性强。
2、工作台：工作台为铸件，以螺栓固定在床身上。
3、立柱：由两圆柱组成的龙门结构，以螺栓与锯架连接，其支座与床身连接。
4、锯架：锯架为组焊的弓形箱体。
5、夹紧装置：虎钳固定在工作台上，左虎钳为液控活动钳，可沿工作台导轨左右移动。
6、张紧装置：带锯条的涨紧装置，由滑块、滑板座、等组成。
7、送料装置：由液压油缸驱动工作台，实现送料。

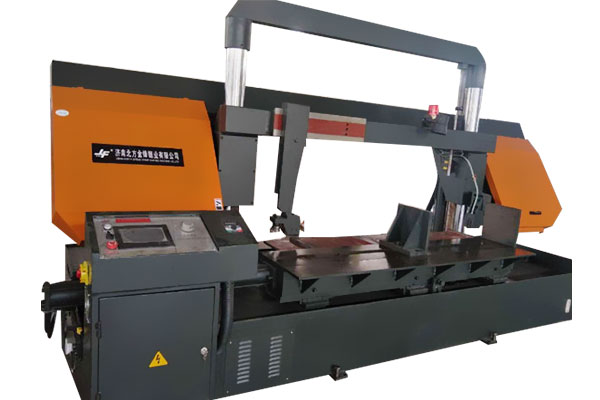

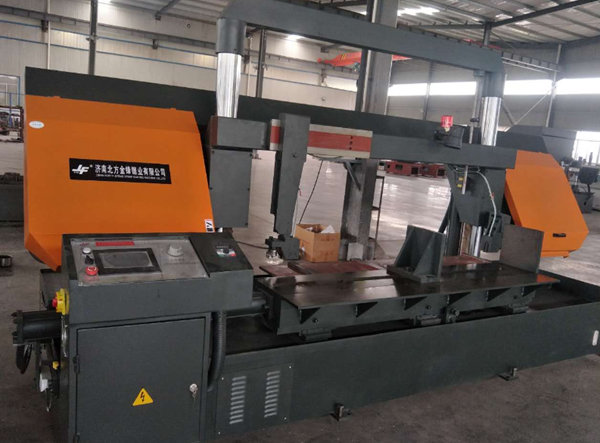

数控GS20/170锯床产品展示：
