西排专用带锯机

您的位置:首页 > 产品展示 > 特制机床 > 西排专用带锯机
西排专用带锯机

西排专用带锯机

  • 主电机功率:4KW
    液压电机功率:1.5KW
    水泵电机功率:0.125KW

详细信息

西排专用带锯机为专用设备,专为排气歧管锯切设计。
一、技术参数
1.主电机功率:4KW
2.液压电机功率:1.5KW
3.水泵电机功率:0.125KW

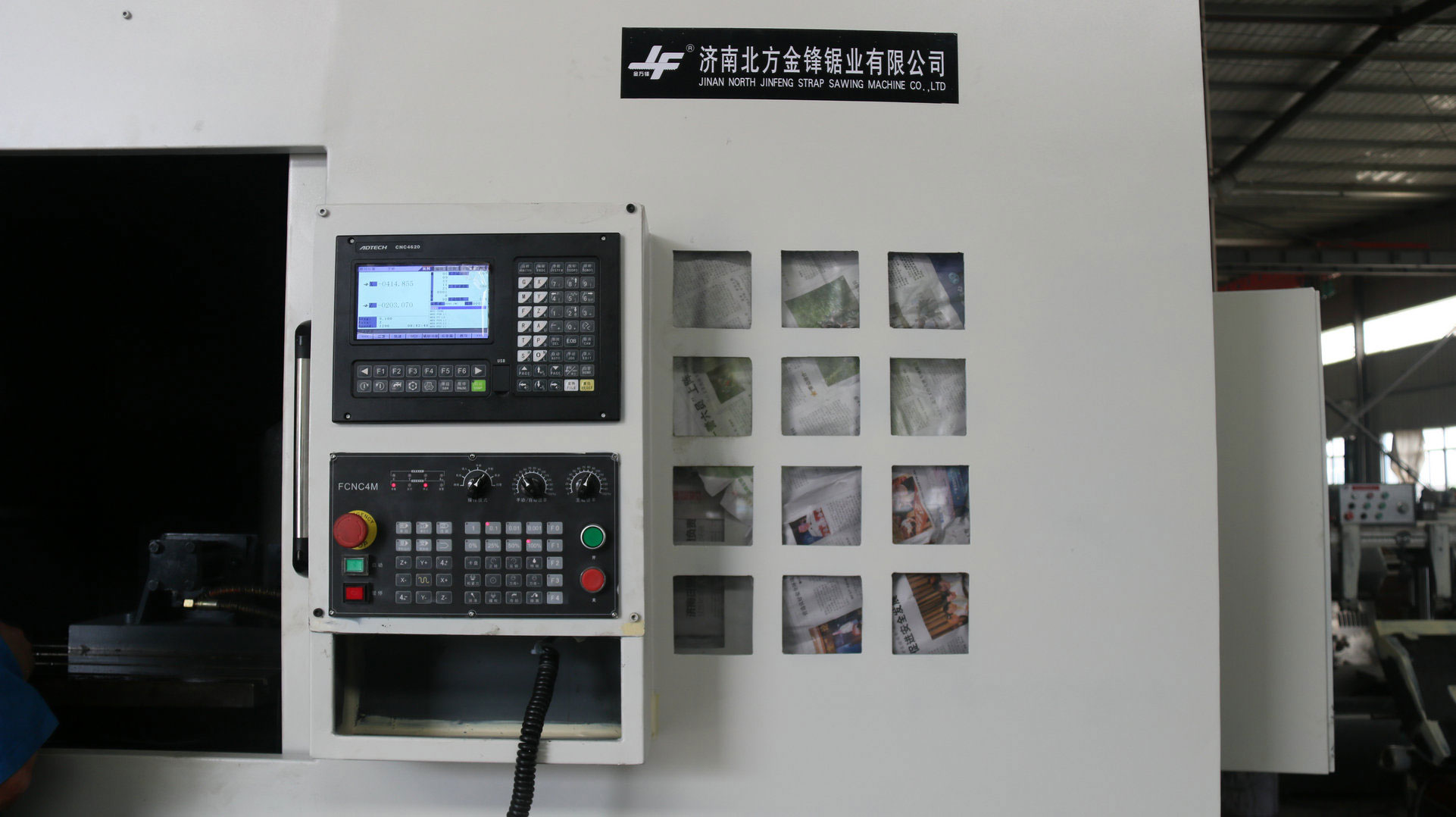

4.控制方式:CNC数控系统(深圳众为兴)
5.加紧方式:液压  (三进三出,压力4-5兆帕)
6.冷却方式:水冷
7.工作台驱动方式:伺服电机
8.伺服电机功率:1.5KW
9.工作台尺寸:600*600 mm  ,标准16螺栓T型槽工作台,T型槽方向与切割方向平行。
10.锯条导向:硬质合金
11.锯条张紧方式:液压
12.锯条规格:4570*54*1.6
13.槽宽精度:±0.2mm
14.槽距精度:±0.1mm
15.最大槽距:210mm
16.X轴最大移动行程:260mm        (切割方向)
17.Y轴最大移动行程:600mm       (槽距方向)
18.锯条线速度:20-60米/分钟(变频调速)
19.锯条数量:1条
二、性能特点
1.锯床采用立式横切结构,一根锯条,锯架固定,将工件固定在工作台上,工作台移动实现锯切。
2.工作台移动由数控系统控制,伺服电机驱动滚珠丝杠带动工作台沿Y轴方向定位第一个切口位置;伺服电机带动X轴上的工件快速接近锯条;转为慢速,锯切;锯切完成后快速后退至安全位置;Y轴定位第二个切口位置;X轴带动工件快速接近锯条;转为慢速,锯切;快速退回安全位置;Y轴定位第三个切口位置;X轴带动工件快速接近锯条;转为慢速,锯切;锯切完成,X轴退回安全位置;X、Y返回装料位置;锯切完成。X/Y轴均用直线导轨导向
3.G代码编程,操作方便,进给速度参数化控制,钢性好,稳定强,锯切平稳。
4.钢刷式清屑,保证锯屑彻底清理。
5.主传动采用齿轮减速机,动力强劲,性能可靠,经过精密平衡校正,运转平稳可靠。
6.采用54宽锯条,锯缝宽度为3mm。
7.合理的锯带导向装置,有效的延长锯带寿命,可移动锯条导向装置和侧压紧装置共同运动,结构稳固、运动灵活。传动件往精密平衡矫正,减少震动。

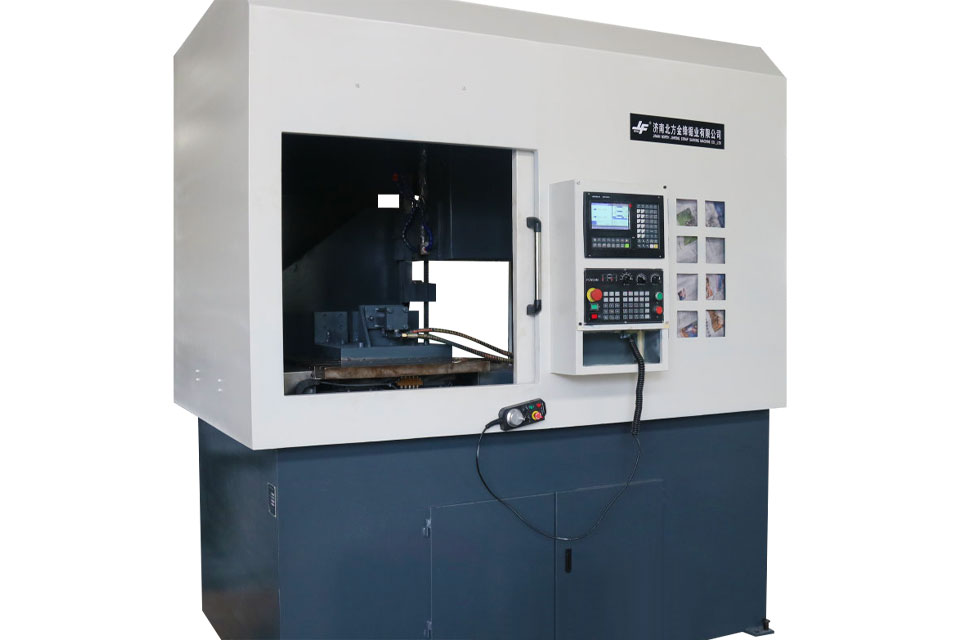

西排专用带锯机产品展示:
